Az építőipar területén,acélszerkezetek, hatékony mechanikai tulajdonságaikkal és rugalmas tervezési képességeikkel a modern építészet kulcsfontosságú választása lett. A kezdőknek az alapvető szerkezeti formák elsajátítása és az acélszerkezetek kiválasztási logikája kulcsa a szakmai lehetőségek felszabadításának. Alatt,NevezetességekSzisztematikusan megmagyarázza öt tipikus szerkezetet: könnyű acél portálkeretek, acélkeretek, acélrácskeretek, kábel-membrán szerkezetek és csőrácsok.
Alapszerkezet és terhelés-hordozó jellemzők

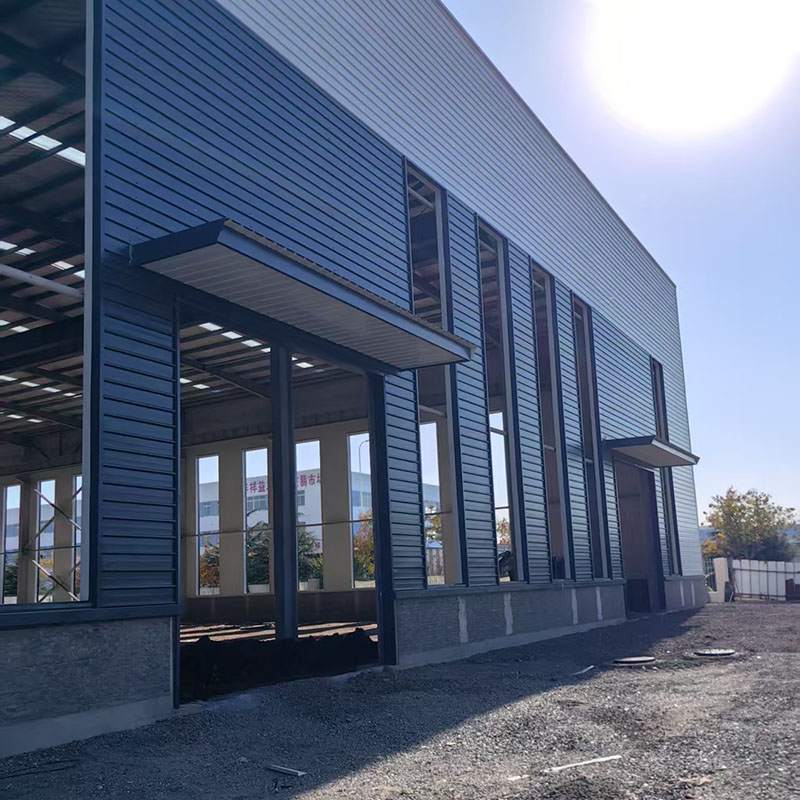

A könnyű acélportálacélszerkezetPortálkeretből, Purlin-rendszerből (C/Z acél) és egy támogató rendszerből áll, amely sík teherhordó rendszert alkot. Alapvető előnye a változó keresztmetszeti kialakításában rejlik, ahol a gerenda és az oszlop keresztmetszeteit a belső erők szerint optimalizálják, hatékony anyaghasználat elérésével. A könnyű hullámosított acéllemezek használata tetőkhöz és falakhoz 40% -60% -kal csökkenti az alapterhelést a betonszerkezetekhez képest.
Tipikus alkalmazás forgatókönyvei
Alkalmas ipari épületek (könnyű gyárak, raktárak és logisztika) és kereskedelmi létesítményekhez (kiállítási csarnokok és garázsok), 20-30 méteres és 10 méteres ereszmagassággal. Az építkezés csak 4-8 hétig tart, és a költség 20% -30% -kal alacsonyabb, mint a betonszerkezetek.
Szerkezeti jellemzők és rendszer előnyei
A acéloszlopokból (H alakú acél/kör acélcsövek) és acélgerendákból (H-alakú acél/kompozit gerendák), amelyek merev ízületekkel (teljesen hegesztett/csavarozott/hegesztett hibrid), acél oszlopokból (H alakú acélcsövekből) és acélgerendákból (H-alakú acél/kompozit gerendákból) állnak, amelyek a 9 méteres távolságra meghaladhatják a nagy oszlopcsoportokat. Az artikulált ízületek és a támogatási rendszer és a támogató rendszer kombinálásával,Acélszerkezetrugalmasan alkalmazkodhat a szeizmikus erődítési követelményekhez.
Alkalmazható épülettípusok
Többszintes reklám: 5-15 emeletes irodaépületek (például a Soho épületek), szabadon megosztható alaprajzokkal a nyílt irodai követelmények teljesítésére.
Ipari: nehéz teherbírású műhelyek (például megmunkálási műhelyek), amelyek képesek 50 tonnánál több feletti daruk befogadására.
Szeizmikus-rezisztens épületek: Magas rugalmassága teszi a földrengés által sújtott területek előnyben részesített szerkezetét.
Geometriai összetétel és mechanikai előnyök
A rácsmintázatban gömb alakú ízületek útján csatlakoztatott acélcsöves tagokból álló térbeli terhelés-hordozó rendszer kiegyensúlyozott kétirányú hajlítási merevséget ér el. A lapos rács vastagsága körülbelül 1/10-1/15 az átmenőből, míg az ívelt rács emelkedése a tartomány 1/6-1/8-e. A teljes acélszerkezet csak 30-50 kg/㎡ acélt fogyaszt.
Fontos alkalmazások
Sportépületek: Stadionok (például a madárfészek külső támogató szerkezete) és az úszómedencék, amelyek ultra-nagy sebességű 80-150 méteres sebességet fednek le.
Közlekedési csomópontok: repülőtéri terminálok (például a Pekingi Daxing repülőtér ujjmozgó tetőjének), oszlopmentes, átlátszó terek elérése.
Ipari növények: Repülőgépgyártó műhelyek, felfüggesztett daru rendszerrel együtt.
Rendszerszerkezet és terheléshordozó elv
Nagy szilárdságú acélkábelekből, feszített membránból és tartószerkezetből áll, a szerkezet stabil, hiperbolikus alakot eredményez az előfeszítés révén. A membrán csak 0,5-1,5 mm vastag, súlya kevesebb, mint 1 kg/㎡, mégis 50-150 MPa szakítószilárdsággal büszkélkedhet. A kábelhálóval kombinálva lehetővé teszi a 200 méteres nem támogatott TIPS -t.
Innovatív alkalmazási területek
Tájépítészet: Stadion -előtetők, Commercial Plaza előtetők
Eco-Architecture: Botanikus Kert üvegházak (Eden Project, Egyesült Királyság), az ETFE film magas fényátviteli képességének (95%) felhasználásával a természetes megvilágítás érdekében
Ideiglenes építészet: Nagy kiállítási csarnokok (World Expo Nemzeti Pavilonok), eltávolítható és újrafelhasználható
Szerkezeti jellemzők és anyagi előnyök
A kör alakú acélcsöveket keresztező hegesztett csomópontokon vagy hüvelyes lemezeken keresztül csatlakoztatják, hogy rácsos típusúak legyenekacélszerkezetterhelés-hordozó rendszer. Az acélcső szakasz hajlító merevsége 30% -50% -kal magasabb, mint a H-Section acélé, és a zárt szakasz kiváló korrózióállóságot kínál, ami különösen alkalmas nedves/korrozív környezetre.
Változatos alkalmazási forgatókönyvek
Ipari növények: Nehéz gépek tetők (40-60 méter), amely képes ellenállni a 30 tonnát meghaladó felfüggesztett terheléseknek.
Bridge Engineering: Highway Rácshidak (például a Wuhan -i Gutian -híd), amelynek legfeljebb 150 méteres és 60% -os súlycsökkentése van a betonhidakhoz képest.
Kiállítási épületek: A nagyméretű kiállítási csarnokok (például a kantoni vásár komplexum) tiszta, esztétikai szempontból kellemes kialakítást érnek el téglalap alakú csőrácsokkal.
