Platformok úszó tengeri szélturbinákhoz

Az LWY Steel Structure kiváló minőségű platformjai úszó tengeri szélturbinákhoz robusztus, tengeri minőségű acélszerkezeti megoldások, amelyeket kemény nyílt tengeri működési környezetekre terveztek. A nagy szilárdságú korrózióálló acélból és optimalizált hidrodinamikus szerkezeti kialakításból készült platformok kiváló stabilitást, szél- és hullámállóságot, valamint fáradásgátló teljesítményt nyújtanak bonyolult tengeri körülmények között.

A rozsdagátló, korróziógátló és szeizmikus megerősítési technológiák integrálásával tengeri szélplatformjaink támogatják az úszó szélturbinák stabil, hosszú távú működését, hatékonyan ellenállnak az óceáni áramlatoknak, az erős szél vibrációjának és a tengervíz eróziójának. A tengeri megújulóenergia-projektekhez szabott, gyári közvetlen acélplatformok magas szerkezeti biztonsággal, hosszú élettartammal és testreszabható szerkezeti specifikációkkal rendelkeznek, megfelelnek a szigorú nemzetközi tengeri mérnöki és tengeri szélenergia-építési szabványoknak.

Termékleírások

Tengeri környezetvédelmi kihívások

Sóspray-korrózió

A tengeri zónákban a légköri sóterhelés C5-M besorolású, ami az ISO 9223 legsúlyosabb korróziós kategóriája. A sima festett acél néhány éven belül meghibásodik; az úszó tengeri szélturbinák platformjai kezdettől fogva réteges védelmet igényelnek.

Hullám- és fáradtságterhelés

Az úszó szerkezetek soha nem hagyják abba a mozgást. A hullámokból, a szélből és a turbina működéséből adódó ciklikus terhelések kifáradási feszültségeket okoznak, amelyek a hegesztési minőséget és az építési szabványokat messze meghaladó részlettervet követelnek meg.

Hozzáférési és karbantartási korlátok

A parttól 20 km-re lévő platform újrafestését hajónapokban és időjárási ablakokban mérik. A gyárilag alkalmazott korrózióvédelemnek tartósnak kell lennie.

Anyagok és korrózióvédelem

Acél minőségek

Az úszó tengeri szélturbinákhoz használt platformok Q355B/Q355D, S355 vagy azzal egyenértékű tengeri minőségű szerkezeti acélból készülnek, alacsony hőmérsékletű üzemeltetésre tanúsított ütési tulajdonságokkal, a projekt specifikációi szerint.

Tűzihorganyzás

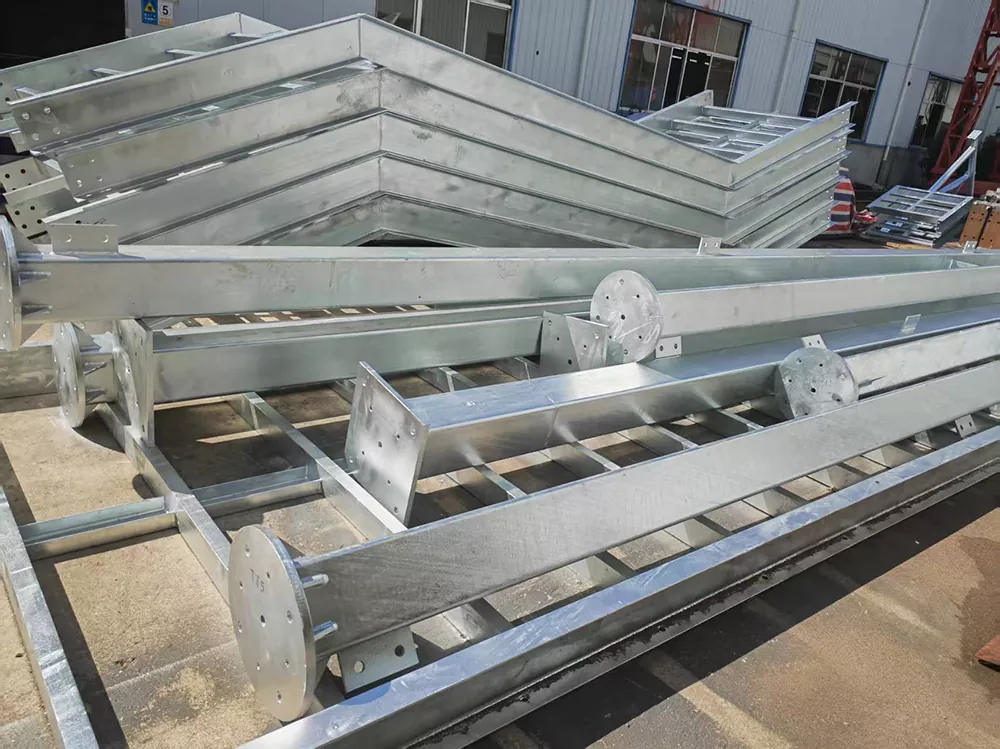

A kisebb platformok és járdák az ISO 1461 szabvány szerint tűzihorganyzottak, minimum 85 μm cinkvastagsággal, ami több évtizedes karbantartásmentes védelmet biztosít a tengeri levegőben.

Bevonórendszerek

A nagy primer szerkezetek tengeri bevonatrendszert kapnak: cinkben gazdag alapozó, közbenső epoxi és poliuretán vagy polisziloxán bevonat, levegő nélküli szórással felhordva szemcseszórás után Sa 2.5-ig.

Katódos védelmi interfész

A víz alatti szerkezetekhez csatlakozó alkatrészeket részletesen ismertetjük, hogy kompatibilisek legyenek az áldozati anódokkal és a nyomott áramú rendszerekkel, beleértve a hegeszthető anódokat is, ahol előírják.

Gyártási és hegesztési minőség

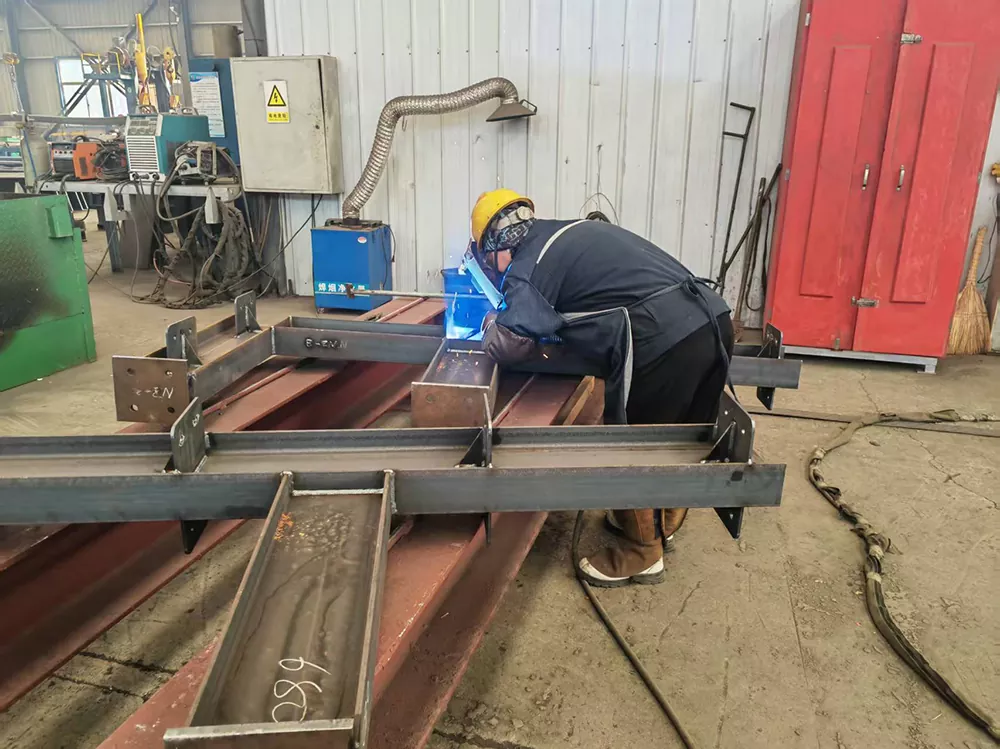

Hegesztés

Minden hegesztést az EN ISO 9606 vagy AWS D1.1 szabvány szerint minősített hegesztők végeznek, a gyártás előtt minősített hegesztési eljárásokkal.

Roncsolásmentes tesztelés

Az elsődleges elemekben lévő tompahegesztések 100%-ban ultrahangos vagy radiográfiás ellenőrzésnek vannak kitéve; A sarokvarratok mágneses részecske-ellenőrzése a megrendelővel egyeztetett mintavétel alapján történik.

Dimenziószabályozás

A gyártási fúrók és ellenőrző szerelvények a kritikus méreteket, például a csavarcsoportok távolságát és a karima laposságát szűk tűréshatárokon belül tartják, így a tengeri összeszerelés helyszíni utómunkálatok nélkül is együtt működik.

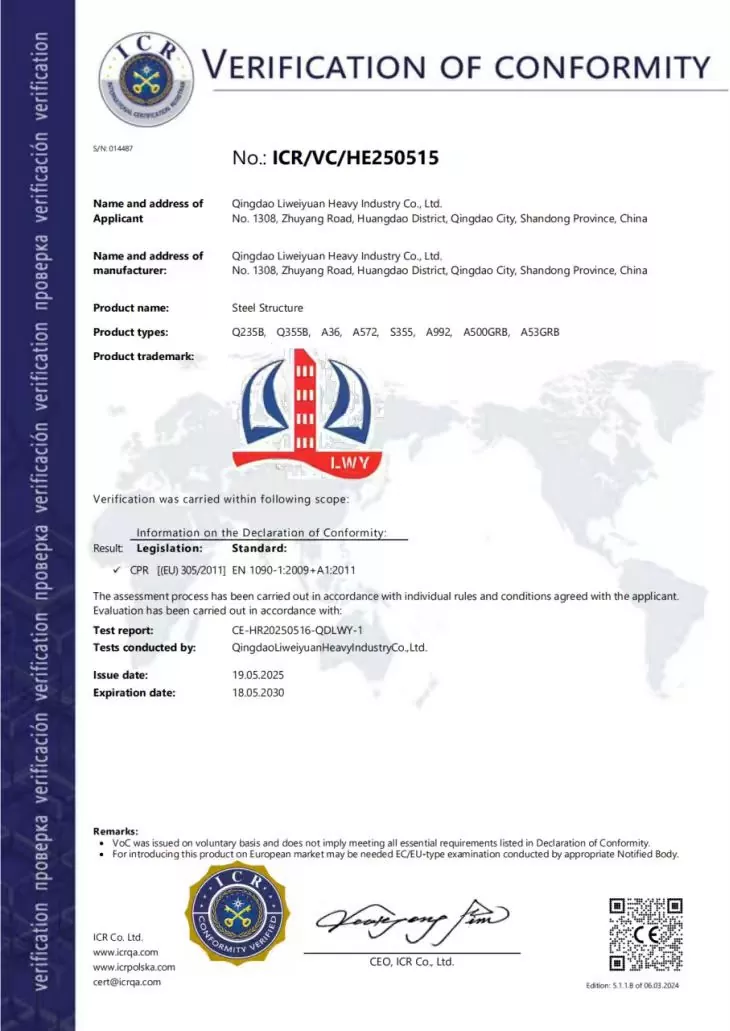

Tanúsítványok és minőségi szabványok

Alkalmazások

Az LWY Steel Structure platformokat gyárt úszó tengeri szélturbinákhoz és kapcsolódó alkatrészekhez:

1. Turbina szerviz- és karbantartási fedélzetek

2. Átmeneti platformok a torony és az úszó hajótest között

3. Hozzáférés a sétányokhoz, lépcsőkhöz és védőkorlát-szerelvényekhez

4. Berendezések tartókeretei kikötési és vezérlőrendszerekhez

5. Helideck és daru talapzat tartószerkezetek (kérésre)

GYIK

1. kérdés: Milyen acélminőségeket használ az úszó tengeri szélturbinák platformjaihoz?

A1: Q355B/Q355D, S355 vagy A572 ekvivalensek tanúsított alacsony hőmérsékletű ütési tulajdonságokkal, a projekt tervezési alapja alapján kiválasztva. Anyagtanúsítványok minden lemezhez és részhez rendelkezésre állnak.

Q2: Hogyan alkalmazzák a korrózióvédelmet?

A2: A felületeket szemcseszórással Sa 2,5-ig megszórják, majd horganyban gazdag alapozóval, epoxi intermedierrel és poliuretán bevonattal vonják be, vagy kisebb alkatrészek esetén tűzihorganyzást ISO 1461 szabvány szerint. A rendszer teljes vastagsága általában meghaladja a 240 μm-t.

Q3: Meg tudja-e felelni az osztálytársadalom követelményeinek?

A3: Gyártási és minőségellenőrzési rendszerünk összhangban van a DNV, ABS és CCS gyakorlattal, és az Ön projektje által meghatározott hegesztési és NDT követelményeknek megfelelően dolgozunk. Harmadik féltől származó felmérést bármely szakaszban szívesen fogadunk.

4. kérdés: Mekkora a szállítási kapacitása az offshore alkatrészekhez?

A4: Az úszó tengeri szélturbinák platformjait Qingdao-i gyárunkban állítják elő, amelynek éves feldolgozó kapacitása több mint 20 000 tonna acélalkatrész, és 36 km-re található Qingdao kikötőjétől, így a nagy tengeri tételek hatékonyan szállíthatók tengeren.

Q5: Biztosítasz telepítési támogatást?

V5: Összeállítási rajzokat, emelési terveket és hegesztési térképeket biztosítunk, mérnökeink pedig szükség szerint távirányítással vagy helyszíni felügyelettel támogatják a tengeri összeszerelést.
