Földrengésálló acélszerkezet

Az LWY Steel Structure gyár földrengésálló acélszerkezete optimalizált könnyű és nagy szilárdságú Q235B/Q355 acélanyagokat használ tudományos vázszerkezettel és integrált erőtartó kialakítással. Az általános szerkezet nagy rugalmassággal, erős energiaeloszlási képességgel és egyenletes erőeloszlással rendelkezik, amely hatékonyan pufferelheti és eloszlathatja a szeizmikus ütközőerőt, elkerülheti az általános összeomlást és a helyi szerkezeti törést a földrengések során, és nagymértékben javítja a szerkezet antiszeizmikus minőségét. A hagyományos merev acélszerkezetektől eltérően szeizmikus szerkezetünk megtartja a rugalmas alakváltozási teret, miközben biztosítja a nagy teherbíró képességet, hatékonyan ellenáll a vibrációnak, rázkódásnak és külső hatásoknak, valamint megőrzi a szerkezeti stabilitást és integritást hosszú távon.

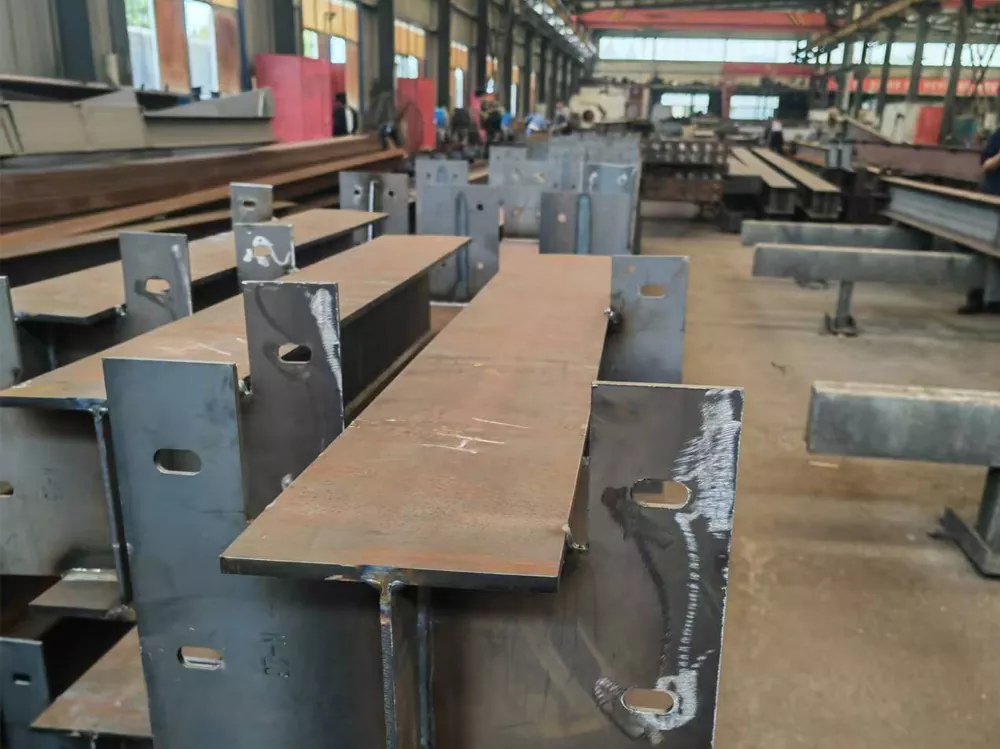

Ami igazán megkülönbözteti az LWY-t, az a teljes projekthatékonyság és a hosszú távú tartósság iránti elkötelezettségünk. Előre megtervezett alkatrészeinket milliméteres pontossággal gyártjuk, így biztosítva a gyors csavarozást a helyszínen, ami drasztikusan csökkenti a munkaerőköltségeket és az építési ütemterveket. Kiváló korróziógátló felületkezelésekkel – például tűzihorganyzás és kiváló minőségű védőbevonatok – kombinálva a földrengésálló acélvázunk évtizedekre garantálja a szerkezeti integritást minimális karbantartás mellett. Csatlakozzon az LWY Steel Structure-hez, hogy biztonságosabb, erősebb és költséghatékonyabb létesítményeket építsen a következő globális projektje számára.

Hogyan ellenáll az acél a földrengéseknek

Hajlékonyság

Az acélelemek extrém terhelés hatására engednek és plasztikusan deformálódnak a repedés helyett. A gömbgrafitos acélkeret földrengés közben jelentősen megingatható, miközben elnyeli az energiát, és a rázkódás megszűnése után is állva marad.

Könnyű súly

Az acélszerkezetek az egyenértékű betonépületek töredékét teszik ki. A kisebb tömeg kisebb szeizmikus tehetetlenségi erőket jelent – ​​a szerkezetnek kisebb súlya van rázás közben.

Energia disszipáció

A momentum-keret kapcsolatok és az áteresztő elemek a szeizmikus energiát képlékeny deformációvá alakítják át. A kijelölt képlékeny zónák, mint például a gerendavégek, úgy vannak részletezve, hogy először engedjenek, védve az épületet feltartó oszlopokat és csatlakozásokat.

Szeizmikus tervezési alapelvek

Erős oszlop, gyenge gerenda

A műanyag zsanérok nem az oszlopokba, hanem a gerendákba szorulnak, így a keret egészében inog, és az oszlopok folyamatosan gravitációs terhelést hordoznak.

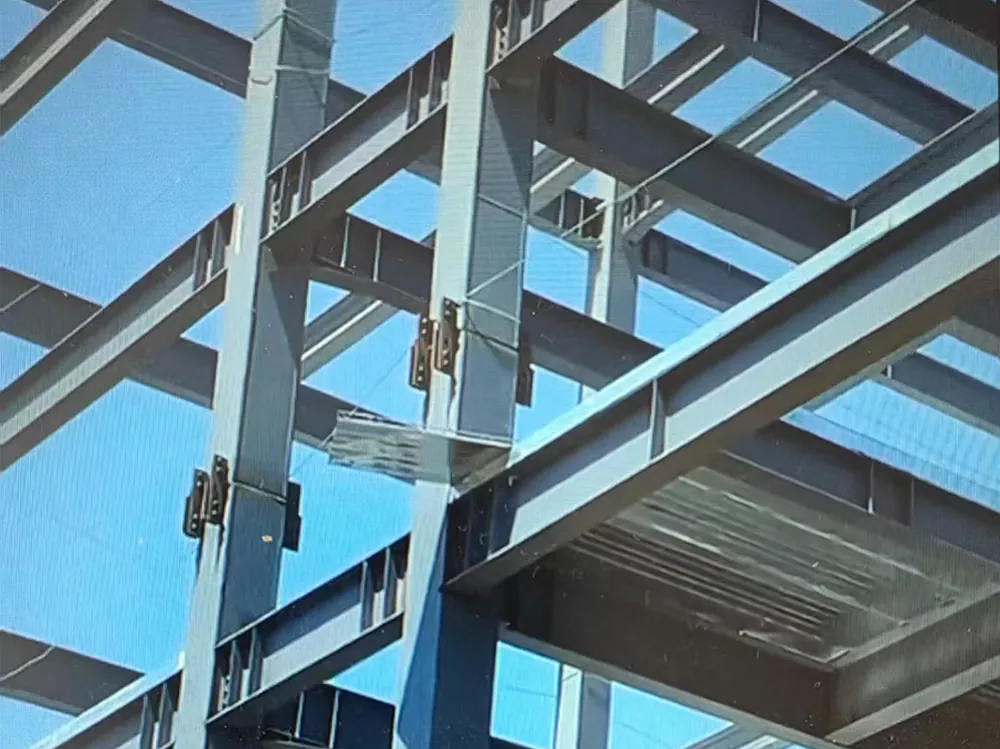

Képlékeny csatlakozások

A földrengésálló acélszerkezeteket úgy tervezték és részletezik, hogy a csatlakoztatott elemek teljes műanyagkapacitását fejlesszék, hegesztési hozzáférési lyukakkal, támasztórúd-eltávolítással és szükség esetén folytonossági lemezekkel.

Merevítő és csillapító rendszerek

A koncentrikus és excentrikus merevítésű keretek, valamint adott esetben a kihajlást visszafogott merevítők vagy lengéscsillapítók a szerkezet merevségét és energiadisszipációját a szeizmikus igényekhez hangolják.

Tervezési szabványok

Ezeket az LWY acélszerkezeteket a projekt helyszínének megfelelő kódja szerint tervezték:

GB 50011 – Kínai szeizmikus tervezési kód, beleértve a szeizmikus erődítés intenzitását és a képlékeny részletezési szabályokat

EN 1998 (Eurocode 8) – Európai szeizmikus tervezés, DCM és DCH alakíthatósági osztályokkal

AISC 341 – Az Egyesült Államok szeizmikus rendelkezései acélszerkezetekre, beleértve az SMF- és IMF-rendszereket

Mérnökeink a tervezés előtt megerősítik Önnel az irányadó kódot, a szeizmikus zónát és a fontossági tényezőt, így a leszállított szerkezet megfelel az Ön helyi megfelelőségi követelményeinek.

Termékleírások

A szeizmikus tervezés helyspecifikus: a talajosztály, a szeizmikus zóna, az épület magassága és a foglaltság határozza meg a rendszert és a részletezést. Küldje el nekünk a hely és az épület adatait, és mérnökeink megtervezik és idézik a szerkezetet az Ön kódjába.

Alkalmazások

Földrengésálló acélszerkezetek az LWY Steel Structure öltönyből:

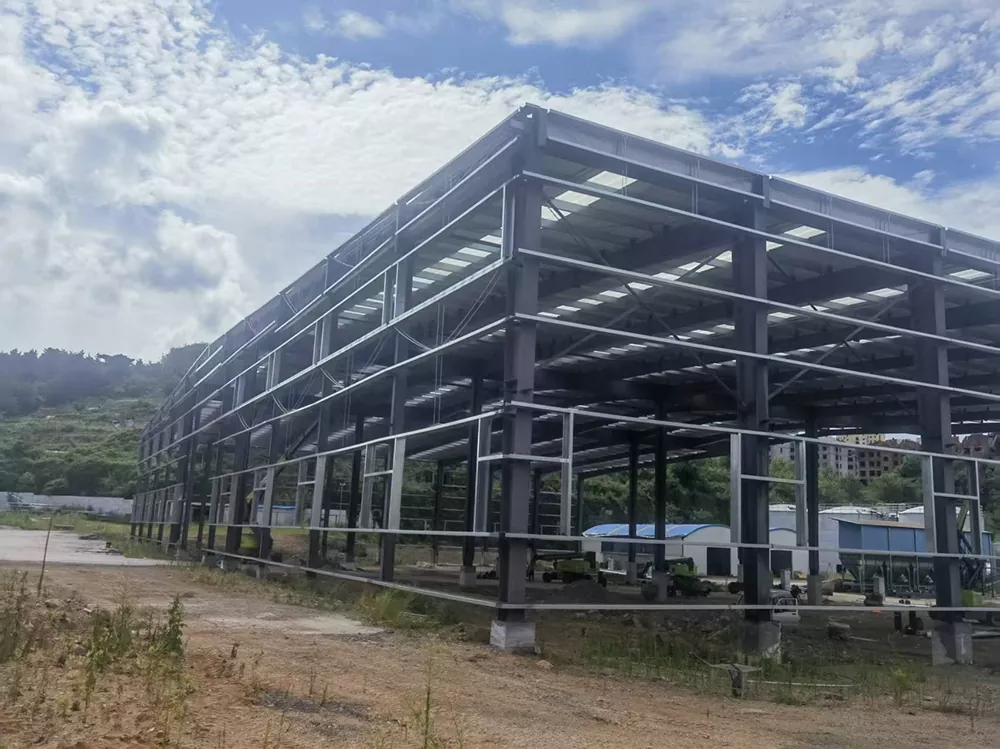

1. Gyárak és raktárak szeizmikus zónákban

2.Iskolák, kórházak és középületek, amelyek fontosabb tényezői vannak

3.Emeletes lakó- és irodaházak

4. Adatközpontok és kritikus létesítmények, amelyeknek működőképesnek kell maradniuk

5.A meglévő szerkezetek utólagos felszerelése és bővítése

Minden projektet a tervezési számításokkal, a csatlakozási részletekkel és a gyártási nyilvántartásokkal együtt szállítunk, amelyek igazolják a kódnak való megfelelést a helyi hatóságok számára.

Az LWY acélszerkezet valódi esete: könnyű acél moduláris ház klaszter

Projekt típusa: Lakóház-rekonstrukció

Helyszín és szeizmikus szabvány: Kobe, Japán

Szerkezetmérnöki és műszaki jellemzők:

1. Könnyű szerkezet: hidegen alakított könnyű acélváz (LGS), amely 3D-s doboz típusú szerkezeti hálót alkot.

2. Tehetetlenségi erő csökkentése: A szerkezeti önsúly a hagyományos betonépületek 1/5-ére csökkent, ami jelentősen csökkenti az épületre ható összes szeizmikus erőt.

3. Rögzítőrendszer: Nagy szakítószilárdságú önmetsző csavarok felemelkedést gátló rögzítő horgonyokkal párosítva, hogy biztosítsák a szerkezeti integritást felfelé irányuló/nyíró terhelések esetén.

GYIK

Q1: Melyik szeizmikus kódot tervezi?

V1: A projekt helyszínének kódja: GB 50011 Kínában, EN 1998 Európában, AISC 341 az Egyesült Államokban, vagy az Ön helyi megfelelője. A tervezés megkezdése előtt megerősítjük az irányadó kódot és a szeizmikus paramétereket.

2. kérdés: Mi az Ön által tervezett maximális szeizmikus intenzitás?

A2: Standard tartományunk 7–9 (0,10–0,40 g PGA) erődítési intenzitással rendelkezik. A magasabb igényeket olyan speciális rendszerekkel kezelik, mint a kihajlásgátló merevítők vagy lengéscsillapítók, amelyeket projektenként terveznek.

3. kérdés: Hogyan ellenőrizhető a hegesztési varrat minősége a pillanatnyi csatlakozásoknál?

A3: A nyomatékos csatlakozások teljes áthatolású hegesztéseit minősített hegesztők végzik, minősített eljárásokkal, és ultrahangos vizsgálattal ellenőrzik, ahol a kód vagy a projekt előírja. Az ellenőrzési jegyzőkönyveket a szerkezettel együtt szállítjuk.

4. kérdés: Lehet-e a földrengésálló acélszerkezet gazdaságosabb, mint a beton szeizmikus zónákban?

A4: Gyakran igen. A könnyebb acélváz csökkenti az alapozási munkát és a szeizmikus tömeget, az előregyártás pedig lerövidíti az építési időt. A teljes költség a helyszíntől és a kódtól függ, de az acél egyre versenyképesebb a magas szeizmikus régiókban.

5. kérdés: Szállít-e dokumentumokat a helyi jóváhagyáshoz?

A5: Igen. Tervezési számítások, műhelyrajzok, anyagtanúsítványok és hegesztési ellenőrzési jegyzőkönyvek rendelkezésre állnak, így a mérnök és a helyi hatóság ellenőrizni tudja a megfelelőséget.
