Az acélszerkezet-emelő szerszámokat a Liweiyuan, egy professzionális acélszerkezet-gyártó gyártja Kínában. Igényes kivitelezést és kiváló minőségű alapanyagokat használunk. Termékeinket bizalommal vásárolhatja meg, mivel közvetlenül a gyárból áruljuk.
1. Az emelőszerszám teherbírása
Az acélszerkezet elemeinek tömege (5-50 tonna) alapján az emelőszerszám névleges terhelése legalább 60 tonna, ≥ 3,5 biztonsági tényező mellett. A felhasznált anyag Q355B gyengén ötvözött acél, folyáshatára ≥ 345 MPa.
2. Szerkezeti forma

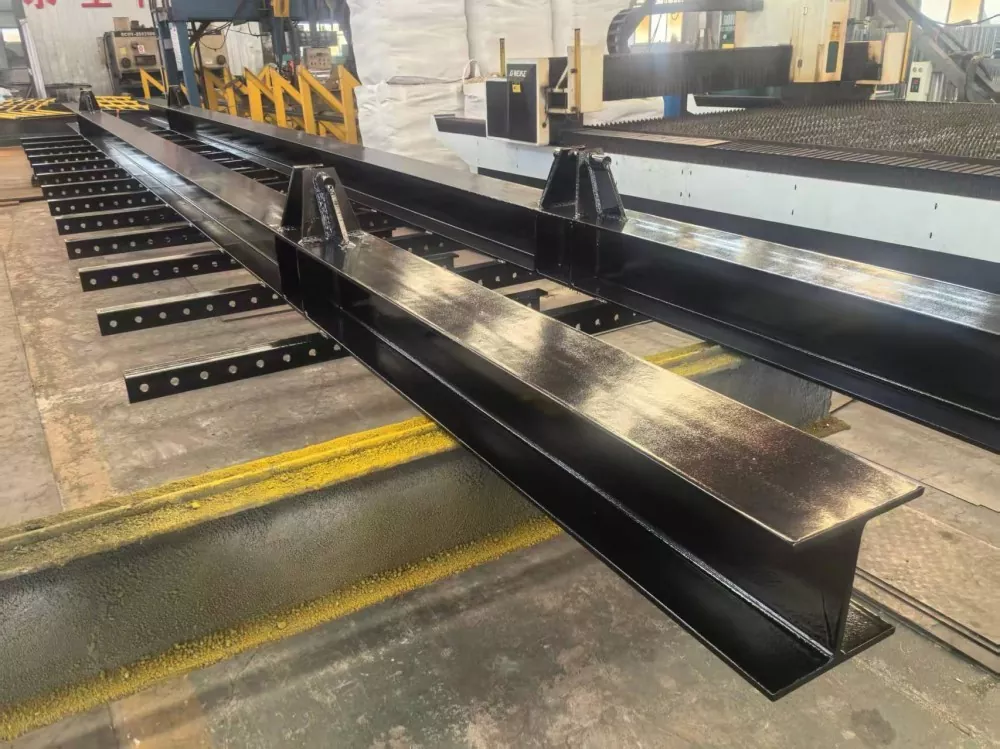

Kettős emelőpontos portálvázszerkezetet használnak, állítható 11,5 m-es főgerenda hosszral. A szerszámemelő csomópontoknál 80*80Q355B sarokacélt használnak, a csomópontokhoz 16 mm vastag merevítő bordákkal.
3. Csatlakozási mód
Az emelőfülek 50 mm-es nyílású, 20 mm vastagságú, dupla füles lemezszerkezetként vannak kialakítva. A gerendához teljes áthatolásos hegesztést alkalmaznak (2. hegesztési fokozat), ≥ 12 mm hegesztési láb magassággal.
1. Fő anyagspecifikációk
○ Kereszttartó: H300×200×8×12 acél

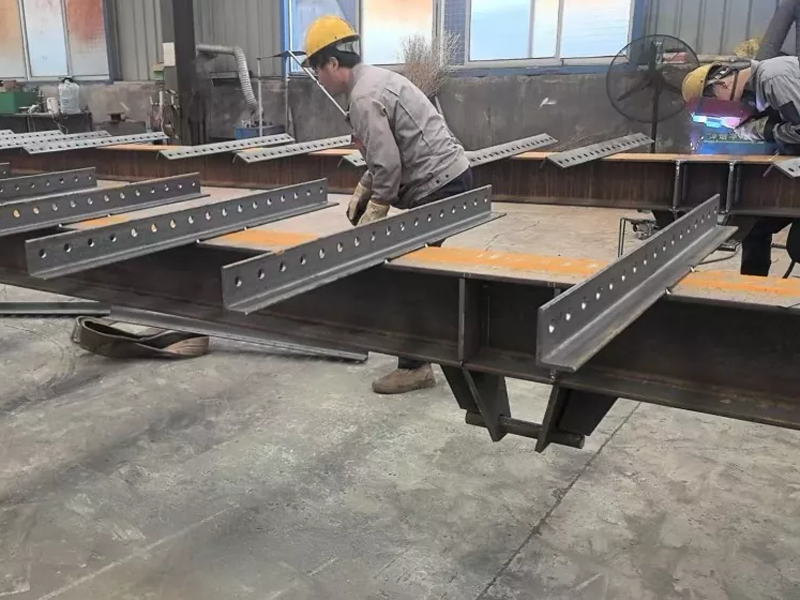

○ Szerszámfüggő csomópont: 80*80 Q355B szögacél
○ Emelőfül: lézerrel vágott 20 mm vastag Q355B acéllemezből
2. Feldolgozási technológia
○ Vágás: CNC lézervágás, vágási felület érdesség Ra ≤ 25μm

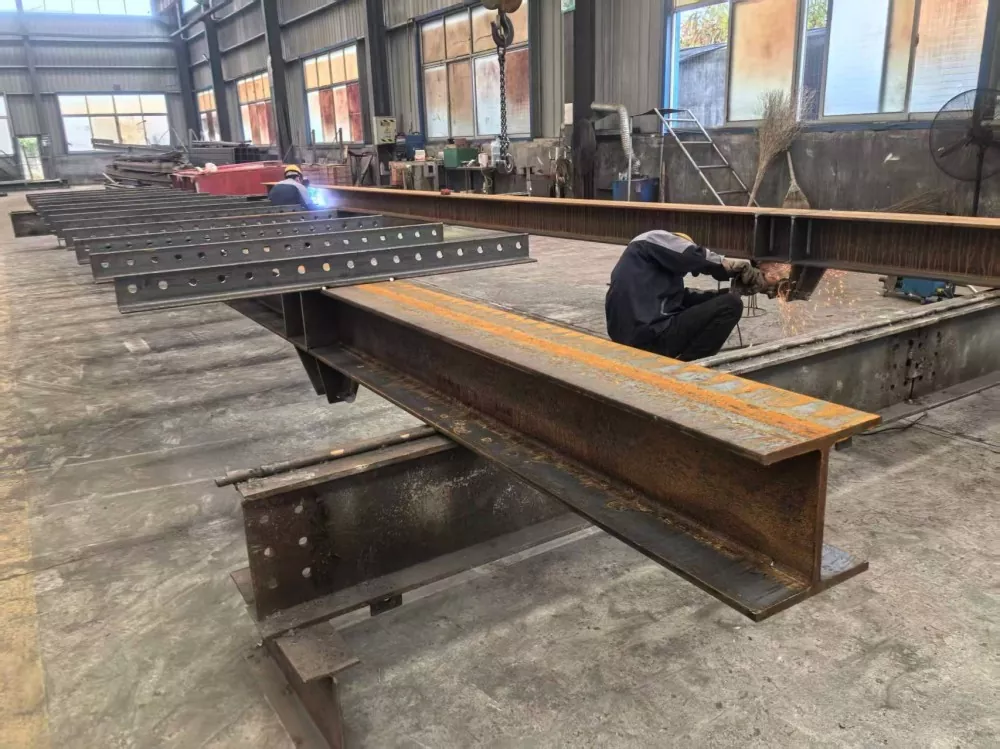

○ Hegesztés: CO₂ védőgázas hegesztés, ER50-6 hegesztőhuzal, hegesztés utáni hőmegőrzés 200°C-on a feszültségmentesítés érdekében
○ Hőkezelés: Az emelőfülek hűtési és temperálási kezelésen esnek át (keménység HB 200-230)
1. Állítható kereszttartó mechanizmus
· A teleszkópos csukló beágyazott szerkezetet vesz fel, 500 mm-es beállítási tartományban. Három készlet rögzítőcsap furattal (16 mm átmérőjű) és 45 #-os acél rögzítőcsapokkal (leesésgátló csapokkal) van felszerelve.
· A csúszó érintkezési felületek MoS₂ zsírral vannak kenve, és a hézag 0,5-1 mm-en belül szabályozott.
2. Emelőfül-szerelvény
· 80 mm-es távolság a fülek lemezei között, beépített Φ55 mm-es tűgörgős csapágy (NA4911 modell), csapágyülés és fül-interferencia illesztés (H7/R6)
· Csap 40CrNiMoA-ból, 50mm átmérőjű, krómozott (0,05mm vastagság)
3. Csúszásmentes támasztó lábak
· Alulra 200×200×20mm-es téglalap alakú tartólemez van beépítve, felületén mart csúszásgátló fogakkal (fogmélység 2mm, távolság 5mm).
· A támasztóláb magassága M42-es állítócsavarral finomhangolható (beállítási tartomány ±50mm).
1. Hegesztési ellenőrzés
Minden fő hegesztés 100%-os áthatolási teszten (PT), a T-kötéseken pedig 20%-os ultrahangos vizsgálaton (UT) esik át, áthaladva az I. szintet.
A sarokvarrat lábak méreteltérése ≤ ±1,5mm, egyenességi eltérés ≤2mm/m.
2. Mérettűrések
○ A gerenda teljes hosszának eltérése: ±3 mm
○ Az emelési pont távolságának eltérése: ±2 mm
○ Teljes függőlegesség: ≤1,5 mm/m
3. Teljesítményteszt
○ Névleges terhelési vizsgálat: a névleges terhelés 1,25-szörösének megfelelő statikus terhelés 1 órán keresztül, maradandó alakváltozás ≤0,1%.
○ Dinamikus terhelési teszt: A névleges terhelés 1,1-szeresének megfelelő ciklikus terhelés 50 másodpercig. 0-szor (frekvencia 0,5 Hz)
1. Túlterhelés elleni védelem (XZ-100 modell, ±2%-os pontosság) beépítve, automatikusan lekapcsolja az emelőkört, ha a túlterhelés meghaladja a 10%-ot.
2. Hang- és fényriasztórendszer (üzemi feszültség DC24V) fel van szerelve, amely riasztást ad, ha a csavar előfeszítése 15%-kal csökken.
3. Minden látható mozgó alkatrész védőhálóval van felszerelve (hálóméret ≤ 20 mm), amely Φ4 mm-es hidegen húzott acélhuzallal van szőve.
1. Nyersanyag vizsgálat → CNC lézeres vágás → Megmunkálás (marás, fúrás) → Hegesztés → Hegesztés utáni hőkezelés → Egyenesítés → Szerelés → Polírozás → Felületkezelés (homokfúvás Sa2,5 fokozatig, epoxi cinkben gazdag alapozó 80μm + klórgumi fedőbevonat 60μm).
2. Főbb folyamatszabályozási pontok: Hegesztési deformáció figyelése (merev rögzítéssel és fordított alakváltozási módszerrel), csavar előfeszítési nyomaték vizsgálata (a GB/T 1231 előírásai szerint kell követni, 0,11-0,15 között szabályozott nyomaték együtthatóval).
1. Adja meg a teljes tervezési rajzokat (beleértve a CAD 3D modelleket), az anyaggaranciát és a hőkezelési jelentést.
2. A harmadik fél által készített vizsgálati jelentésnek tartalmaznia kell: mechanikai tulajdonságok vizsgálati jegyzőkönyveit, roncsolásmentes vizsgálati diagramokat és méretvizsgálati jelentéseket.
3. Csatolja a felhasználói és karbantartási kézikönyvet (alkatrészkatalógust, kenési ciklustáblázatot és általános hibaelhárítási útmutatót).
1. Minden használat előtt ellenőrizze: a rögzítőcsapok állapotát, a hegesztési repedéseket, a csapágyhőmérséklet emelkedését (≤40°C) és a riasztórendszer hatékonyságát.
2. A túlterhelés szigorúan tilos. Az üzemi hőmérséklet tartomány -20°C és 60°C között van, a maximális szélsebesség pedig nem haladja meg a 12 m/s-ot.
3. Rendszeres karbantartás: Végezzen átfogó ellenőrzést 50 emelésenként vagy háromhavonta, és évente végezzen terhelési kalibrálást.
IX. Liweiyuan acélszerkezet-tervezési minőség
A Liweiyuan Steel Structure a különféle acélszerkezeti termékek és fémtermékek vezető gyártója Kínában. Különböző fémtermék-megoldásokat tudunk személyre szabni, és kiváló minőségű, olcsó acélszerkezeti termékeket és fémtermékeket kínálunk ügyfeleinknek. Ügyfeleink számára olyan anyagokat és acélszerkezet-terveket tudunk biztosítani, amelyek megfelelnek a nemzeti és regionális szabványoknak, beleértve az Egyesült Államok és Európa szabványait is.
1. Mi történik, ha a termék minőségével kapcsolatos probléma merül fel?
Ha minőségi visszajelzést kapunk, megígérjük, hogy 24 órán belül válaszolunk, és 48 órán belül megoldást nyújtunk. Ha a probléma a mi hibánkból adódik, a megrendelő igényeitől függően ingyenes átdolgozást, gyorsított visszaszállítást (a szállítási költséget mi álljuk), vagy szerződés szerinti kompenzációt biztosítunk.
2. Hogyan biztosítjuk az egyenletes termékminőséget? Van átfogó minőségellenőrzési folyamatunk?
Cégünk ISO9001-2016 tanúsítvánnyal rendelkezik, és három szintű minőségellenőrzést hajt végre: acélösszetétel és szilárdságvizsgálat a nyersanyagok megérkezése előtt; A minőségellenőrző személyzet ellenőrzéseket végez, és minden gyártási folyamatot teljes körűen rögzít; és a tesztadatok teljes mértékben archiválva vannak, hogy az ügyfelek könnyen hozzáférhessenek.
3. Megfelelnek-e acélszerkezetű termékeink a célpiacunk belépési előírásainak?
Liweiyuan acélszerkezetű emelőszerszámaink CE-tanúsítvánnyal rendelkeznek (EN1090 szabvány), amely biztosítja az EU biztonsági, környezetvédelmi és energiahatékonysági követelményeinek való megfelelést. A teljes tesztjelentések rendelkezésre állnak.
4. Mi a szállítási idő?
A szállítási idő az épületek méretétől és számától függ. Általában a szállítás a fizetés kézhezvételétől számított 30 napon belül megtörténik. A részleges szállítás megengedett nagy rendelés esetén.
5. Nyújt-e telepítési szolgáltatásokat?
Részletes építési rajzokat és kézikönyveket biztosítunk Önnek, amelyek lépésről lépésre segítik az épület felépítését és telepítését.
